Morská voda RO membrána je základným separačným prvkom systémov odsoľovania morskej vody. Aplikáciou vonkajšieho tlaku presahujúceho osmotický tlak morskej vody (zvyčajne 5,5 – 7,0 MPa) molekuly vody selektívne prenikajú cez vrstvu polyamidovej kompozitnej membrány, zatiaľ čo rozpustené soli, ióny ťažkých kovov a mikroorganizmy sú odmietnuté a produkujú sladkú vodu s TDS pod 500 mg/l. Ako kritický technologický produkt v sektore čínskej morskej vody RO Membrane jeho výkon priamo určuje kvalitu výstupnej vody, úroveň spotreby energie a prevádzkovú stabilitu odsoľovacích systémov. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd., využívajúca technickú odbornosť doktorandského tímu Čínskej akadémie vied a zámorských výskumných a vývojových inštitúcií, sa zaviazala k vývoju a industrializácii produktov SW Ro Membrane s vysokou odolnosťou a nízkou spotrebou energie. Portfólio produktov zahŕňa vysokotlakové, stredotlakové a nízkotlakové membrány s reverznou osmózou, ako aj sériu membrán proti znečisteniu, ktoré sa široko používajú pri zásobovaní pobrežnými mestami vodou, odsoľovaní ostrovov a priemyselných scenároch úpravy vody s vysokou slanosťou.
Hlavné ukazovatele výkonu a prevádzkové parametre

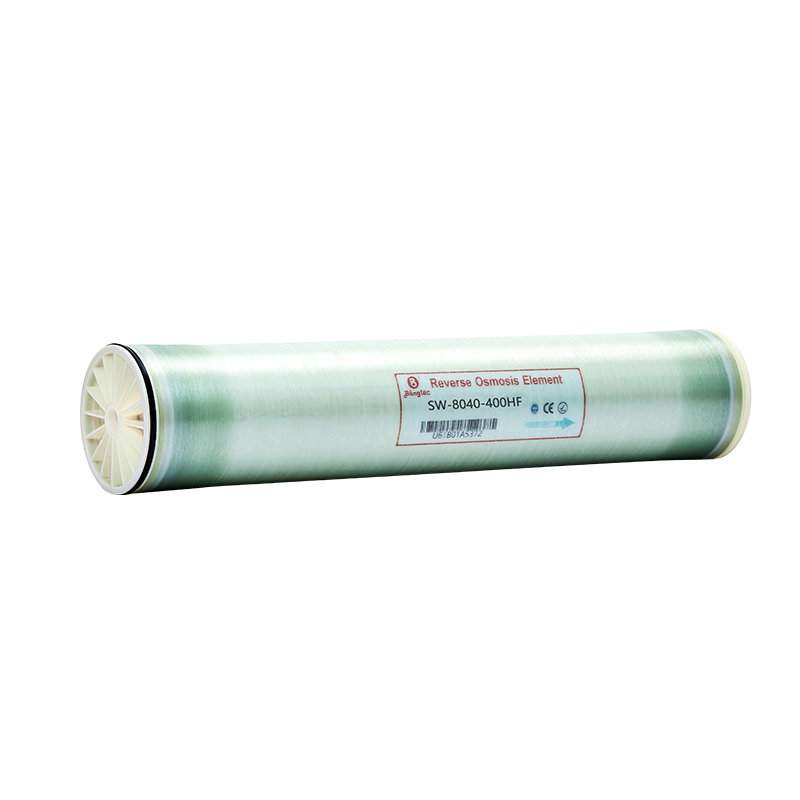

Premium Sea Water Ro Membrane musí súčasne spĺňať tri základné požiadavky: vysoký odvod soli, vysoký tok permeátu a dlhodobú stabilitu. Za štandardných priemyselných testovacích podmienok (32 000 ppm NaCl, 5,5 MPa prevádzkový tlak, 25 stupňov C, pH 8, 8 % výťažnosť) dosahujú bežné produkty SW RO Membrane stabilnú mieru odmietnutia soli medzi 99,65 % a 99,80 %, pričom jednotlivé membránové prvky formátu 8040 poskytujú prietoky permeátu G5500-7,PD (24,6-28,3 metrov kubických za deň). V skutočných inžinierskych operáciách sa miera obnovy systému zvyčajne riadi na 45 % - 50 %; nadmerne vysoká miera regenerácie spôsobuje rýchle zvýšenie koncentrácie soli na strane koncentrátu, čím sa zvyšuje riziko tvorby vodného kameňa a znižuje sa životnosť membrány.
| Výkonnostný parameter | Typický rozsah | Popis |
| Odmietnutie soli | 99,5 % – 99,8 % | Na základe testovacieho štandardu NaCl; menovité hodnoty dosiahnuté po 24-48 hodinách nepretržitej prevádzky |
| Prevádzkový tlak | 55 – 70 barov (800 – 1 000 psi) | Závisí od TDS krmiva a teploty; približne 0,07 bar zvýšenie osmotického tlaku na 100 mg/l TDS |
| Obnova systému | 45 % – 50 % | Štandard pre jednostupňový dizajn; dvojstupňové systémy môžu dosiahnuť 55% - 60% |
| Permeate Flux | 7 – 9 gfd (11,9 – 15,3 l/m2·h) | Nižšie hodnoty pre otvorený príjem morskej vody; vyššie hodnoty pre plážovú studničnú vodu |
| Špecifická spotreba energie | 2,8 - 3,8 kWh/m3 | Optimalizované systémy so zariadeniami na rekuperáciu energie môžu dosiahnuť menej ako 3,0 kWh/m3 |
| Maximálna prevádzková teplota | 45 stupňov C | Prekročenie tohto limitu urýchľuje hydrolýzu polyamidovej vrstvy a skracuje životnosť membrány |
| Tolerancia voľného chlóru | < 0,1 ppm | Voľný chlór oxiduje a ničí polyamidovú funkčnú vrstvu; je potrebné odstránenie cez aktívne uhlie alebo hydrogensiričitan sodný |
| Feed SDI Limit | < 5 | Odporúčaná hodnota SDI pod 3 po predbežnej úprave UF/MF na predĺženie intervalov čistenia |
Štruktúra materiálu membrány a separačný mechanizmus
Modern Sea Water RO Membrane využíva tenkovrstvovú kompozitnú (TFC) štruktúru pozostávajúcu z troch presne navrhnutých funkčných vrstiev. Základnou vrstvou je polyesterová netkaná textília poskytujúca mechanickú pevnosť; stredná vrstva je porézny polysulfónový ultrafiltračný substrát slúžiaci ako podpora a prechod; povrchová vrstva je zosieťovaná aromatická polyamidová aktívna vrstva s hrúbkou približne 0,2 mikrometra, ktorá je jadrom na dosiahnutie selektívnej separácie. Táto aktívna vrstva sa pripravuje medzifázovou polymerizáciou a jej hustá zosieťovaná štruktúra vykazuje extrémne vysokú priepustnosť vody (koeficient priepustnosti vody A približne 2-5×10^-12 m/s·Pa), pričom vykazuje veľmi nízku priepustnosť pre monovalentné ióny, ako je NaCl (koeficient priepustnosti soli B približne 2-8×10^-8 m/s).
Separačný proces sa riadi mechanizmom difúzie roztoku: molekuly vody na vysokotlakovej strane sa prednostne rozpúšťajú do polyamidovej vrstvy a difundujú na nízkotlakovú stranu poháňanú gradientom chemického potenciálu. Hydratované ióny s väčšími polomermi, vrátane Na, Cl-, Mg2 a Ca2, sú účinne odmietnuté kvôli stérickej zábrane a Donnanovým vylučovacím účinkom. Pre neutrálne malé molekuly, ako je kyselina boritá (H3BO3), dosahujú konvenčné membrány mieru odmietnutia približne 90 % až 92 %. Na zníženie koncentrácie bóru v permeáte pod 0,3 ppm je potrebné buď zvýšiť pH nad 8,5, aby sa kyselina boritá premenila na boritanové ióny, alebo použiť dvojpriechodový dizajn RO.
Kritický vplyv predbežnej úpravy na životnosť membrány
Úplnosť systémov predúpravy priamo určuje prevádzkový cyklus a frekvenciu čistenia Sea Water Ro Membrane. Neupravená morská voda obsahuje suspendované pevné látky, koloidy, organickú hmotu, mikroorganizmy a ióny vodného kameňa (Ca2, Mg2, Ba2, Sr2, SiO2), ktoré vytvárajú organické znečistenie, biologické znečistenie alebo anorganické usadzovanie na povrchu membrány. Technická prax ukazuje, že nedostatočná predúprava môže spôsobiť nevratný pokles toku o 30 % až 50 % v priebehu 12 mesiacov, zatiaľ čo optimalizovaná predúprava (ako je nahradenie konvenčnej pieskovej filtrácie membránovou filtráciou UF/MF) v kombinácii s pravidelným čistením CIP môže predĺžiť životnosť membrány na viac ako 3 roky.
Odporúčaný proces predúpravy zahŕňa: po nasatí morskej vody sa hrubý úlomok a piesok odstraňujú cez tyčové sitá a hydrocyklóny; koagulácia-sedimentácia alebo flotácia rozpusteného vzduchu znižuje zákal a obsah rias; následná multimediálna filtrácia alebo ultrafiltračná membránová filtrácia reguluje SDI výtoku pod 3 a zákal pod 0,1 NTU; nakoniec patrónové filtre (5 mikrometrov) zachytia zvyškové častice a na odstránenie zvyškového chlóru sa dávkujú redukčné činidlá. V prípade morskej vody s vysokou tvrdosťou je tiež potrebné dávkovanie antiscalantu pred podávaním RO na kontrolu Langelierovho indexu nasýtenia (LSI) pod 1,5 a nasýtenia síranom vápenatým pod 230 %.
Oblasti použitia a typické scenáre projektu
Aplikácia membrány Sea Water RO Membrane sa rozšírila z tradičných mestských dodávok pitnej vody do viacerých priemyselných pododvetví. V komunálnom sektore dosahujú veľké odsoľovacie zariadenia SWRO výrobnú kapacitu jedného vlaku presahujúcu 100 000 metrov kubických za deň, pričom globálna kapacita odsoľovania SWRO presahuje 40 miliónov metrov kubických za deň. V priemyselných aplikáciách sa Sea Water Ro Membrane široko používa na prípravu napájacej vody kotlov v pobrežných elektrárňach, odsoľovanie cirkulujúcej chladiacej vody v petrochemickom priemysle a zásobovanie sladkou vodou pre ostrovné strediská a námorné plavidlá.
Ako profesionálny výrobca morských RO membrán, Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. nasadil svoje produkty v náročných priemyselných sektoroch vrátane fotovoltaiky, lítiových batérií, ocele, výroby energie, chemikálií, textilnej tlače a farbenia a uhoľných chemikálií. Výskumný a vývojový tím spoločnosti vyvinul špeciálne separačné nanofiltračné membrány a kombinované riešenia reverznej osmózy s membránou proti znečisteniu zamerané na vysokú koncentráciu odpadovej vody a požiadavky na nulové vypúšťanie kvapalín. Tieto riešenia udržujú stabilný tok v podmienkach podávania s vysokým CHSK a vysokou tvrdosťou, čo zákazníkom pomáha dosiahnuť mieru opätovného využitia odpadových vôd presahujúcu 85 %.
| Pole aplikácie | Typické krmivo TDS | Požiadavka na vodu produktu | Kritériá výberu kľúčovej membrány |
| Mestská pitná voda | 35 000 - 38 000 ppm | TDS < 500 mg/l | Vysoká rejekcia (≥99,7 %), pozornosť na mieru odmietnutia bóru |
| Priemyselný kotol napájacia voda | 35 000 - 45 000 ppm | TDS < 50 mg/l | Ultra-vysoká rejekcia (≥99,8 %), kombinovaná s druhým prechodom RO alebo zmiešaným lôžkom |
| Ostrovné/morské zásobovanie vodou | 30 000 - 38 000 ppm | TDS < 1 000 mg/l | Kompaktný modulárny dizajn, dôraz na odolnosť voči vibráciám a priestorovú efektivitu |
| Vysoká koncentrácia slanej odpadovej vody | 10 000 - 80 000 ppm | Zníženie objemu koncentrátu | Povrch membrány proti zanášaniu, široká vložka podávača, vysoký tlak |
| Poľnohospodárske zavlažovanie | 35 000 - 40 000 ppm | TDS < 1 000 mg/l | Rovnováha medzi odmietnutím a spotrebou energie, kontrola nákladov na vodu produktu |
Prevádzkové stratégie údržby a čistenia
Dlhodobá stabilná prevádzka Sea Water RO Membrane závisí od štandardizovaných postupov údržby a včasného chemického čistenia (CIP). Počas normálnej prevádzky by sa mal denne zaznamenávať prívodný tlak, medzistupňový tlakový rozdiel, prietok permeátu a vodivosť permeátu. Keď sa normalizovaný prietok permeátu zníži o 10 % až 15 %, medzistupňový tlakový rozdiel sa zvýši o 15 % alebo sa zníži odmietnutie soli, je indikované znečistenie povrchu membrány a mali by sa začať postupy CIP.
Protokoly čistenia sa musia zvoliť na základe typu kontaminantu: anorganické usadeniny (uhličitan, síran, oxid kremičitý) sa ošetria cirkuláciou kyseliny citrónovej alebo roztoku kyseliny chlorovodíkovej (pH 2-3); organické nečistoty a biofilm sa riešia alkalickými čistiacimi prostriedkami (pH 11-12, s obsahom povrchovo aktívnych látok a chelatačných činidiel); znečistenie oxidom železitým a hlinitým je ošetrené redukčným čistením kyselinou šťaveľovou alebo hydrogensiričitanom sodným. Teplota čistenia by mala byť kontrolovaná pod 35 stupňov C, s poklesom tlaku jedného prvku nepresahujúcim 1,0 bar, aby sa zabránilo poškodeniu membránovej vrstvy mechanickým namáhaním alebo chemickým napadnutím. Počas dlhších odstávok by sa membránové prvky mali ponoriť do 1% konzervačného roztoku hydrogénsiričitanu sodného, aby sa zabránilo rastu mikróbov.
Úvahy o výbere a optimalizácia nákladov
Pri výbere Sea Water RO Membrane by počiatočná nákupná cena nemala byť jediným rozhodovacím kritériom; celkové náklady na vlastníctvo (TCO) musia byť vyhodnotené komplexne. Membránové prvky s vysokou rejekciou, aj keď sú vyššie v jednotkovej cene, môžu znížiť následné kroky úpravy a spotrebu chemikálií. Nízkoenergetické membrány (Low Energy SWRO) dosahujú cieľový tok pri nižších prevádzkových tlakoch, čím sa znižujú požiadavky na výkon vysokotlakového čerpadla a dlhodobé náklady na elektrickú energiu. Pre odsoľovacie zariadenie s kapacitou 10 000 metrov kubických za deň môže každé zníženie prevádzkového tlaku o 1 bar ušetriť približne 150 000 až 200 000 kWh ročne.
Okrem toho, miera obnovy čistenia membránových prvkov a cyklus výmeny výrazne ovplyvňujú TCO. Membránové povrchy s vynikajúcou účinnosťou proti zanášaniu (ako je široká vložka podávača a dizajn hladkého povrchu) znižujú frekvenciu čistenia a predlžujú životnosť. Spoločnosť Jiangsu Bangtec Huachuang Sci-tech Co., Ltd., ako certifikovaný dodávateľ morských membrán RO Membrane, má certifikácie ISO9001, ISO14001, ISO45001 a CE, čím zavádza komplexný systém kontroly kvality zahŕňajúci prípravu membránových fólií, valcovanie prvkov a testovanie výkonu, aby sa zaistilo, že každý membránový prvok spĺňa popredné medzinárodné štandardy v oblasti odmietnutia, toku a trvanlivosti.
Často kladené otázky
01
Kľúčové rozdiely medzi membránami morskej vody a brakickej vody
Morská voda RO membrána is designed for salinity above 35,000 ppm, featuring a denser polyamide active layer and higher-pressure-rated FRP outer wrap, requiring operating pressures of 55-70 bar. Brackish water membranes are suited for TDS below 10,000 ppm, operating at 10-25 bar with higher flux but lower rejection. The two types are not interchangeable.
02
Bežné príčiny klesajúceho odmietnutia soli
Primárne príčiny zahŕňajú: oxidačné poškodenie polyamidovej vrstvy (nadmerné množstvo voľného chlóru), mechanické poškodenie (vodné rázy alebo nadmerný tlakový rozdiel), polarizáciu koncentrácie vyvolanú tvorbou vodného kameňa/znečistenia a netesnosť O-krúžku alebo prepojky. Pravidelné monitorovanie voľného chlóru pod 0,1 ppm a správna predúprava a čistenie sú nevyhnutné.
03
Typická spotreba energie SWRO systémov
Moderné odsoľovacie zariadenia SWRO spotrebujú približne 2,8 – 3,8 kWh na meter kubický, pričom energia vysokotlakového čerpadla predstavuje 60 % – 70 %. Zariadenia na rekuperáciu energie (ako sú Peltonove turbíny alebo tlakové výmenníky) môžu rekuperovať zvyškový tlak koncentrátu, čím sa zníži energia systému pod 3,0 kWh/m3, pričom niektoré pokročilé projekty dosahujú 2,5 kWh/m3.
04
Požiadavky na skladovanie a ochranu membránových prvkov
Nové membránové prvky sú vákuovo zatavené do polyetylénových vrecúšok s obsahom 1% hydrogénsiričitanu sodného s trvanlivosťou približne 3-6 mesiacov. Ak sa systém po inštalácii vypne na viac ako 7 dní, prvky by sa mali ponoriť do konzervačného roztoku; pri krátkodobých odstávkach (1-7 dní) sa odporúča preplachovanie nízkym tlakom po dobu 30 minút každých 24 hodín. Skladovacia teplota by mala byť 5-30 stupňov C, vyhýbať sa priamemu slnečnému žiareniu a mrazu.
05
Určenie, kedy je potrebná výmena membránových prvkov
Keď štandardný prietok permeátu zostane pod 70 % počiatočnej hodnoty po správnom čistení CIP, odmietanie soli trvalo klesá pod garantované hodnoty alebo medzistupňový tlakový rozdiel nemožno obnoviť do normálneho rozsahu, membrána dosiahla koniec životnosti. Typické membrány na morskú vodu vydržia pri dobrej údržbe 3-5 rokov v závislosti od kvality napájacej vody a prevádzkových podmienok.
06
Vplyv teploty na výkon membrány
S každým zvýšením o 1 stupeň C sa prietok permeátu zvýši približne o 3 % až 3,5 %, ale zvyšuje sa aj priechod soli, čím sa znižuje odmietnutie. Počas nízkych zimných teplôt prietok klesá, ale kvalita vody sa zlepšuje; počas letných vysokých teplôt musí byť prevádzkový tlak mierne zvýšený, aby sa zachoval prietok. Konštrukčné výpočty by mali brať do úvahy najvyššiu ročnú teplotu vody pri dimenzovaní membránových prvkov a vysokotlakových čerpadiel.
