Ultra nízkotlaková RO membrána je vysoko účinný separačný membránový prvok špeciálne navrhnutý pre zdroje vody s nízkou slanosťou. Jeho prevádzkový tlak je približne dvojtretinový v porovnaní s konvenčnými nízkotlakovými membránami na brakickú vodu, pričom dosahuje mieru odmietnutia soli až 99,5 % pri testovacom tlaku 150 psi (približne 1,03 MPa). Vyrobený z aromatických polyamidových kompozitných membránových materiálov, tento prvok je vhodný na hĺbkové odsoľovanie povrchovej vody, podzemnej vody, vodovodnej vody a komunálnych vodných zdrojov s TDS pod 2000 ppm. Je široko používaný pri príprave priemyselnej čistej vody, výrobe potravín a nápojov, napájacej vode kotlov, zásobovaní vodou v obciach a predúprave systému EDI. Ako kľúčový účastník v tejto oblasti sa Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. zameriava na industrializačný vývoj špičkových nanofiltračných membránových produktov s produktovým portfóliom pokrývajúcim vysoko, stredno a nízkotlakové membrány reverznej osmózy, membrány reverznej osmózy proti znečisteniu a špeciálne separačné nanofiltračné membrány.
Základný výkon a prevádzkové parametre
Hlavná výhoda ultranízkotlakovej RO membrány spočíva v dosiahnutí porovnateľného alebo dokonca vyššieho výkonu odlučovania soli ako konvenčné nízkotlakové membrány pri výrazne zníženej spotrebe energie. Za štandardných testovacích podmienok (roztok 1 500 mg/l NaCl, teplota 25 stupňov Celzia, pH 7,5 – 8,0, miera regenerácie 15 %), typický priemyselný model ULP-8040 dosahuje stabilizovanú mieru odmietnutia soli 99,5 %, s minimálnou mierou odmietnutia soli nie nižšou ako 99,3 %, prietok permeátu za deň 200 kubických metrov a efektívnu membránu 8 metrov kubických za deň. 85 štvorcových stôp (7,9 štvorcových metrov).
V porovnaní s konvenčnými nízkotlakovými membránami je prevádzkový tlak ultranízkotlakových membrán podstatne znížený. Zatiaľ čo konvenčné nízkotlakové membrány zvyčajne vyžadujú štandardný testovací tlak 225 psi (približne 1,55 MPa), ultranízkotlakové membrány pracujú iba pri 150 psi (približne 1,03 MPa), čo predstavuje zníženie približne o 33 %. Táto vlastnosť priamo znižuje investičné náklady na vysokotlakové čerpadlá, potrubia, tlakové nádoby a ďalšie pomocné zariadenia a zároveň výrazne znižuje dlhodobú spotrebu elektrickej energie.
| Technický parameter | Ultra nízky tlak RO (ULP) | Konvenčné nízkotlakové RO (LP) |
| Štandardný skúšobný tlak | 150 psi (1,03 MPa) | 225 psi (1,55 MPa) |
| Koncentrácia testovacieho roztoku | 1500-2000 ppm NaCl | 2000 ppm NaCl |
| Odmietnutie stabilizovanej soli | ≥ 99,0 % | ≥ 99,3 % |
| Rozsah použiteľného zdroja TDS | < 2000 ppm | < 2000 ppm |
| Rozsah prevádzkových teplôt | ≤ 45 stupňov Celzia | ≤ 45 stupňov Celzia |
| Nepretržitá prevádzka Rozsah pH | 3-10 | 2-11 |
| Maximálny prevádzkový tlak | 600 psi (4,14 MPa) | 600 psi (4,14 MPa) |
| Požiadavka SDI na kŕmnu vodu | ≤ 5,0 | ≤ 5,0 |
| Tolerancia voľného chlóru | < 0,1 mg/l | < 0,1 mg/l |
Porovnanie typických špecifikácií modelu
Priemyselné ultranízkotlakové Membránové prvky RO sú primárne dostupné v dvoch štandardných veľkostiach: 4040 a 8040, vhodné pre malé až stredné a veľké systémy úpravy vody. Model 4040 má priemer 4 palce a dĺžku 40 palcov, zatiaľ čo model 8040 má priemer 8 palcov a dĺžku 40 palcov. Obe veľkosti sú kompatibilné so štandardnými tlakovými nádobami a ponúkajú vynikajúcu zameniteľnosť.
| Model | Efektívna plocha ft² (m²) | Priemerný prietok permeátu GPD (m³/d) | Odmietnutie stabilizovanej soli | Miera obnovy |

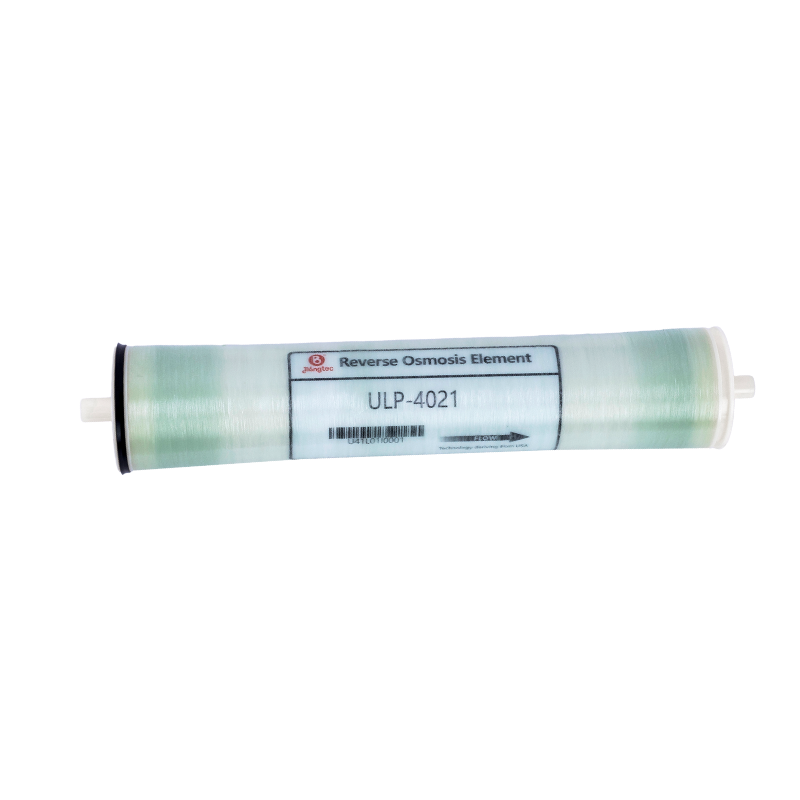

| ULP-4021 | 38 (3,5) | 1 000 (3,8) | 99,0 % | 8% |
| ULP-4040 | 90 (8,4) | 2500-2600 (9,5-9,8) | 99,0 % | 15 % |

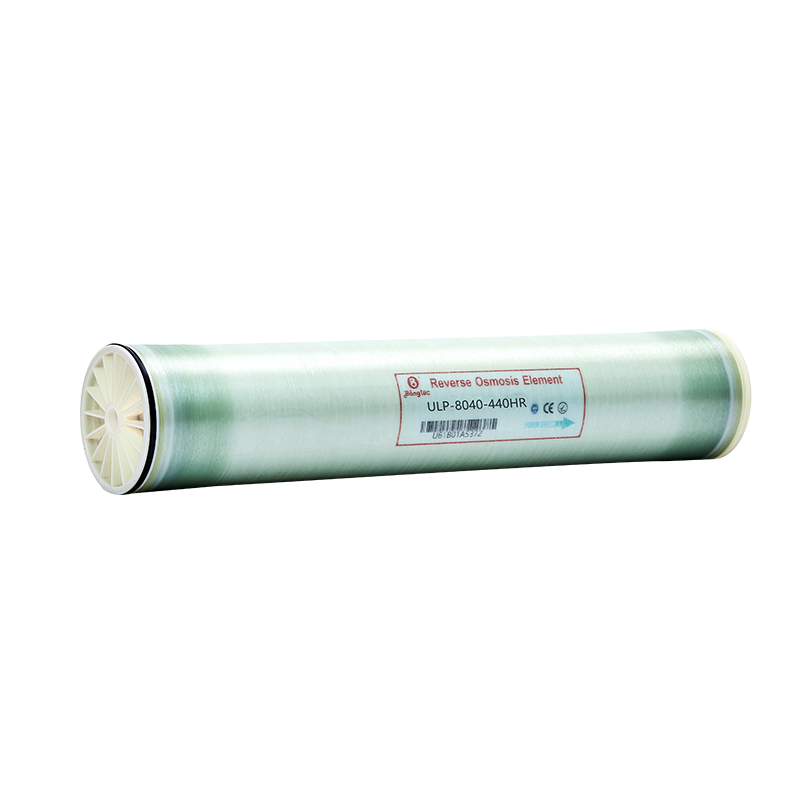

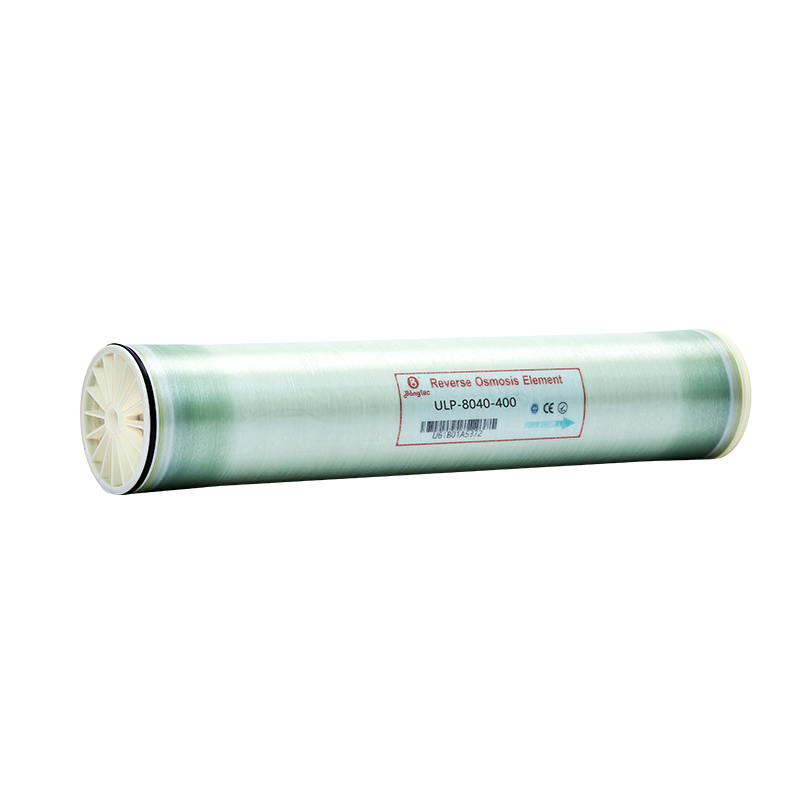

| ULP-8040 | 400 (37,2) | 11 000 (41,6) | 99,0 %-99.2% | 15 % |
| ULP-8440 | 440 (41) | 12 000 (45) | 99,2 % | 15 % |
Poznámka: Údaje o prietoku permeátu predstavujú priemerné hodnoty. Skutočný prietok permeátu jednotlivých membránových prvkov sa môže líšiť o ±15 %. Podmienky testu: teplota napájacej vody 25 stupňov Celzia, testovací tlak 150 psi, koncentrácia NaCl 500-2000 ppm, pH 7,5.
Primárne aplikačné polia
Ultranízkotlakové membrány RO so svojimi energeticky účinnými a vysokovýkonnými charakteristikami získali široké uplatnenie vo viacerých priemyselných odvetviach. Nasledujúca tabuľka uvádza hlavné scenáre aplikácie:
| Pole aplikácie | Typické použitie | Požiadavka na kvalitu vody |
| Priemyselná čistá voda | Procesná voda pre elektroniku, polovodiče, liečivá | Vodivosť < 10 μS/cm |
| Jedlo a nápoje | Balená pitná voda, voda na miešanie nápojov | V súlade s normami pitnej vody |
| Kotol napájacia voda | Priemyselné bojlerové zmäkčovanie a demineralizovaná voda | TDS < 50 ppm |
| Mestský vodovod | Dvojité zásobovanie vodou pre obytné a priemyselné parky | Spĺňa normy pre pitnú vodu |
| Predúprava EDI | Predná hĺbková úprava pre elektrodeionizačné systémy | TDS krmiva < 500 ppm |
| Make-up chladiacej veže | Prídavná voda pre recirkulačné systémy chladiacich veží | Tvrdosť < 100 ppm |
V odvetviach, ako je fotovoltaika, lítiové batérie, oceľ, elektrická energia, chemikálie, tlač a farbenie a uhoľné chemikálie, slúži ultranízkotlaková RO membrána ako základná súčasť systémov na úpravu vody, ktorá účinne odstraňuje 95 % až 99 % rozpustených solí, koloidov, organických látok, baktérií a pyrogénov. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. vyvinula nové produkty, ktorých výkonnosť dosiahla medzinárodne popredné úrovne a poskytuje inovatívne produkty na separáciu membrán a integrované riešenia pre tieto sektory.
Požiadavky na predbežnú úpravu a údržbu systému
Aby sa zabezpečila dlhodobá stabilná prevádzka ultranízkotlakových RO membrán, kvalita napájacej vody musí spĺňať prísne normy predúpravy. Kľúčové ukazovatele predúpravy zahŕňajú: Index hustoty kalu (SDI) ≤ 5,0, zákal < 1 NTU a koncentrácia voľného chlóru < 0,1 mg/l. Keďže moderné tenkovrstvové kompozitné membrány sú vysoko citlivé na oxidačné činidlá, napájacia voda nesmie obsahovať voľný chlór ani iné silné oxidačné látky, pretože tie spôsobia nezvratné poškodenie štruktúry pórov membrány, čo sa prejaví ako abnormálne zvýšený prietok permeátu a výrazne znížené vylučovanie solí.
Štandardné procesy predúpravy zvyčajne zahŕňajú: multimediálnu filtráciu na odstránenie suspendovaných pevných látok a koloidov, adsorpciu aktívneho uhlia na odstránenie chlóru a organických látok a kartušovú filtráciu (5-mikrónové filtre) na zachytenie zvyškových častíc. Pre zdroje vody s vysokou tvrdosťou je potrebné zmäkčovacie zariadenie alebo dávkovanie antiscalantu, aby sa zabránilo usádzaniu anorganických solí, ako je uhličitan vápenatý, na povrchu membrány. Chemické čistenie by sa malo vykonať, keď normalizovaný prietok permeátu klesne o 10 %, normalizovaný priechod soli sa zvýši o 5 % až 10 % alebo sa normalizovaný diferenciálny tlak zvýši o 10 % až 15 %. Kyslé čistenie (pH 1-2) sa používa na odstránenie anorganického vodného kameňa, zatiaľ čo alkalické čistenie (pH 12) rieši organické znečistenie a biofilmy.
Analýza prínosu úspory energie
Ekonomická hodnota ultranízkotlakových RO membrán sa odráža predovšetkým vo výrazných úsporách energie. Ak si vezmeme ako príklad priemyselnú stanicu čistej vody s dennou kapacitou úpravy 1 000 metrov kubických, nahradenie konvenčných nízkotlakových membrán membránami s ultranízkym tlakom znižuje prevádzkový tlak z 225 psi na 150 psi, čím sa znižuje potreba výkonu vysokotlakového čerpadla približne o 30 % až 40 %. Pri sadzbe priemyselnej elektriny 0,8 RMB za kWh môže ročná prevádzka 8 000 hodín ušetriť približne 150 000 až 250 000 RMB na nákladoch na elektrinu. Pre veľké komunálne systémy pracujúce nepretržite 24 hodín môžu kumulatívne úspory energie počas 3 až 5 rokov podstatne znížiť celkové náklady na vlastníctvo (TCO).
Okrem toho nižší prevádzkový tlak prináša ďalšie výhody ochrany zariadenia: znížené účinky zhutnenia membrány, pomalší rast rozdielu tlaku a znížené opotrebovanie systémových potrubí a ventilov, čím sa predlžuje životnosť membránových prvkov aj pomocných zariadení. Pri normálnej prevádzke a správnych podmienkach údržby sa typická životnosť priemyselných ultranízkotlakových RO membrán pohybuje od 3 do 5 rokov.
Často kladené otázky
Aký je hlavný rozdiel medzi ultranízkotlakovými a nízkotlakovými RO membránami
Ultra Low Pressure RO membrány fungujú pri približne dvoch tretinách tlaku štandardných nízkotlakových membrán, vďaka čomu sú vhodnejšie pre vodné zdroje s TDS pod 2000 ppm. Poskytujú maximálnu úsporu energie pri zachovaní miery odmietnutia soli 99 % alebo vyššej.
Aký rad TDS je vhodný pre ultranízkotlakové RO membrány
Typicky sú vhodné pre vodné zdroje s TDS v rozsahu od 200 do 2000 ppm, vrátane povrchovej vody, podzemnej vody, vodovodnej a komunálnej vody. Pre zdroje s TDS nad 3000 ppm sa odporúčajú membrány s brakickou vodou.
Znižuje použitie ultranízkotlakových membrán odmietnutie soli
Nie. Pri prevádzke v rámci odporúčaných parametrov si ultranízkotlakové membrány udržujú mieru odmietnutia soli 99 % alebo vyššiu za štandardných testovacích podmienok so stabilnou a kontrolovateľnou vodivosťou permeátu.
Koľko energie môžu ultranízkotlakové membrány ušetriť
Úspora energie závisí od konštrukcie systému. Vo veľkých systémoch s nepretržitou prevádzkou zníženie prevádzkového tlaku výrazne znižuje náklady na elektrickú energiu na meter kubický permeátu so značnými kumulatívnymi úsporami počas 3 až 5 rokov.
Môžu ultranízkotlakové membrány priamo nahradiť existujúce štandardné membrány
Vo väčšine prípadov áno. Je však potrebné prehodnotiť nastavenia tlaku v systéme a konštrukčné podmienky, aby sa zabezpečilo, že čerpadlá, potrubia a riadiace systémy budú kompatibilné s prevádzkovými charakteristikami nových membrán.
Aká predúprava je potrebná pre ultranízkotlakové membrány
Napájacia voda musí spĺňať SDI ≤ 5, zákal < 1 NTU a nulový obsah voľného chlóru. Štandardná predúprava zahŕňa multimediálnu filtráciu, filtráciu aktívnym uhlím a kartušovú filtráciu s dodatočným zmäkčovaním alebo úpravou proti vodnému kameňu, ak je to potrebné.
Aká je predpokladaná životnosť ultranízkotlakových membrán
Pri správnej predúprave a štandardných prevádzkových podmienkach sa typická životnosť membránových prvkov v priemyselných a komunálnych systémoch pohybuje od 3 do 5 rokov v závislosti od kvality napájacej vody a frekvencie údržby.
Sú ultranízkotlakové membrány vhodné pre komunálne projekty pitnej vody
áno. Široko sa používajú v komunálnych vodovodných a povrchových systémoch úpravy vody, najmä v projektoch, kde je energetická účinnosť kritickým hľadiskom.
